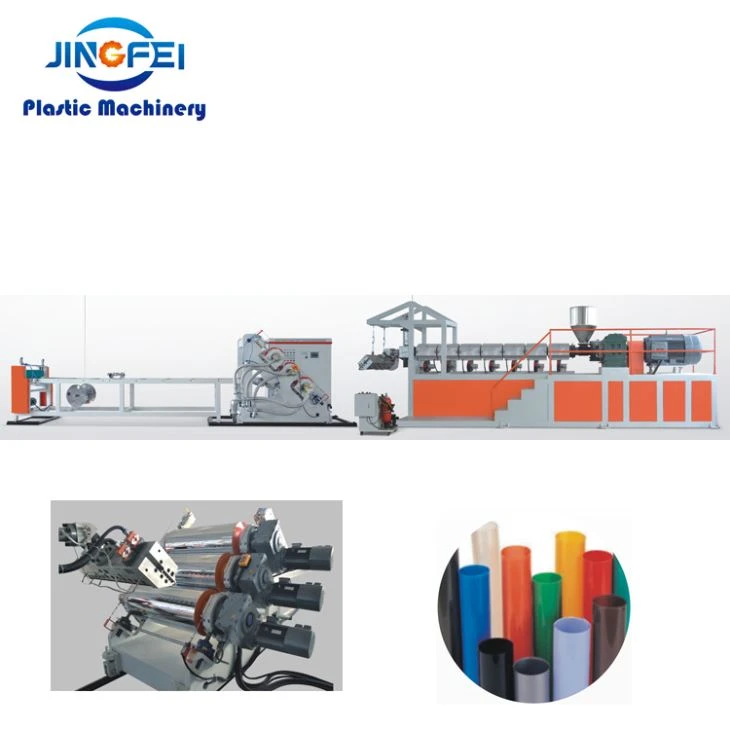

JH -800/110 Otomatik PS PP Ekstruder Hattı
Görüntü sadece referans içindir. Lütfen gerçek makineye tabi!
UYGULAMA:
NUP serisi plastik sac ekstrüderleri için uluslararası teknolojiyi benimsiyor ve tasarım, üretim ve aksesuarlar konusunda önemli yenilikler yapıyoruz. Makine esas olarak iki kat veya üç kat plastik, PP, PS ve PE plastik levha üretmek için kullanılır. Daha sonra tabaka, tek kullanımlık bardaklar, jöle bardaklar, plastik ambalaj kapları, dosya vb. Üretmek için alınabilir.
TEKNİK ÖZELLİKLER:
I.OUTLINE
1. kullanım koşulu | Güç | 380V / 3P / 50Hz |
Su | 10 ℃ -12 ℃, 15m3 / s veya 20 ℃ -25 ℃, 30m3 / s | |
2. uygun malzeme | PP. PS. PE | |
3. levha özellikleri | L = 700-800mm, δ = 0.25-2.5mm | |
4. Maks. Kapasite | 200-250 / h | |
5. Toplam Güç | 200kw hakkında | |
6. Komple Boyut | 15m * 2m * 2.2m | |
7. Toplam Ağırlık | Yaklaşık 9000 kg | |
II EKİPMAN LİSTESİ
1. Ekstruder Vidası |
|
2. Ekran Değiştirici |
1 ünite |
3. Die Başkanı |
1 ünite |
4. Dişli Pompası |
1 ünite |
5. Üç Tekerlekli Takvim |
1 ünite |
6. Soğutma Braketi |
1 ünite |
7. Çekme |
1 ünite |
8. Sarıcı |
1 ünite |
9. Elektrik Kontrol Sistemi |
1 set |
10. Malzeme Yükleme Sistemi |
|
III DETAYLI TEKNİK ŞARTNAME:
1. Vidalı ekstruder | Motor | 110kw / 6 aşamalı Siemens |
Çevirici | Delta 110kw | |
Nitrür tabakası kalınlığı | 0.5-0.8mm | |
Dişli kutusu çıkışı | 200r / dakika | |
Motor dişli kutusu | Doğrudan bağlantı | |
Vida çapı | 110mm | |
L / D | 32: 1 | |
Max. hız | 300r / dakika | |
Vidalı mandrel malzemesi | 40CrNiMoA | |
Vida malzemesi | 38CrMnAIA | |
Vida sertliği | HV950-1050 | |
Vida pürüzlülüğü | Ra≤1.6um | |
Vidalı ısıtma gücü | 30 kw | |
2. Ekran değiştirici | Sürücü tipi | Hidrolik istasyonlu hidrolik tahrik |
Isıtma yöntemi | Paslanmaz çelik ısıtma çubukları | |
Yapı tipi | Çift kayma plakası otomatik değişim | |
3. Die Başkanı | T-Die yapısı | Elbise askısı tipi |
Genişlik | L = 800 mm | |
Isıtma bölgesi | 5 bölge | |
Isıtma gücü | 16kW | |
Kalıp malzemesi | 5CrNimo | |
4. Üç silindirli takvim | Takvim tipi | “45 Derece” Eğik tip |
Silindir boyutu | Φ450mm | |
Yüzey pürüzlülüğü | Ra≤0.015um | |
Yüzey sertliği | HRC≥58 | |
Krom kaplı kalınlığı | ≥0.1mm | |
İletim tipi | Ayrı sürücü | |
Dişli kutusu | Zhejiang Evergear | |
alternatif akım motoru | Zhejiang Evergear 2.2kw | |
Boşluk ayarlanabilir yöntem | Hidrolik yağ silindiri | |
Makaralı rulman | Japonya NSK | |
Çerçeve | Tek blok katı çelik | |
Dönme ortak | Flanş tipi | |
Rulo sıcaklık kontrol sistemi ile | ||
5. Soğutma braketi | Braket uzunluğu | 5 m |
Rulman | Aluminyum oksitlenmiş, parlatılmış. | |
Boyut | Φ70 x 1000 mm | |
Kenar düzeltme üniteleri | 3 bıçak, ayarlanabilir. | |
Kenar geri dönüşüm sargısı | 1 ünite | |
6. Birim çekme | Çekme rulo | Kauçuk kadar, çelik aşağı |
Kauçuk rulo malzemesi | Nitril kauçuk | |
Silindir boyutu | Ф200mm x 1000 mm | |
Motor | 2.2kw Siemens | |
Dişli kutusu | Zhejiang Evergear | |
7. Sarıcı | Çalışma tipi | İki pozisyon rotasyon |
Motor sürmek | Yağ motor | |
Maks. sarma çapı | Ф1000mm | |
Sarma hızı | 0.3-30m / dakika | |
8. Elektrik sistemi | Dokunmatik ekran | Tayvan Weinview |
PLC | Mitsubishi | |
Müteahhit | Schneider | |
röle | Schneider | |
Sıcaklık. kontrolör | Japonya Omron | |
kırıcı | Schneider | |
Hava düğmesi | Çin Chint | |
Düğmeler ve ışıklar | Çin Chint | |
9. yükleme sistemi | Yükleme kapasitesi | 50-600kg / h |
Çalışma tipi | Vida tipi | |
Güç | 2,2 kw | |
PartsSpare parçaları
1. Vida aracı | 1 set |
2. Die kafa aracı | 1 set |
3. Şanzıman yağ keçesi | 1 set |
4. Ekran değiştirici ısıtıcı | 4 adet |
5. Die kafa ısıtıcı | 4 adet |
6. Vida ısıtıcısı | 4 adet |
7. Sıcaklık kontrolör | 1 bilgisayar |
8. Yüklenici | 2 adet |
9. Cevapla | 2 adet |
